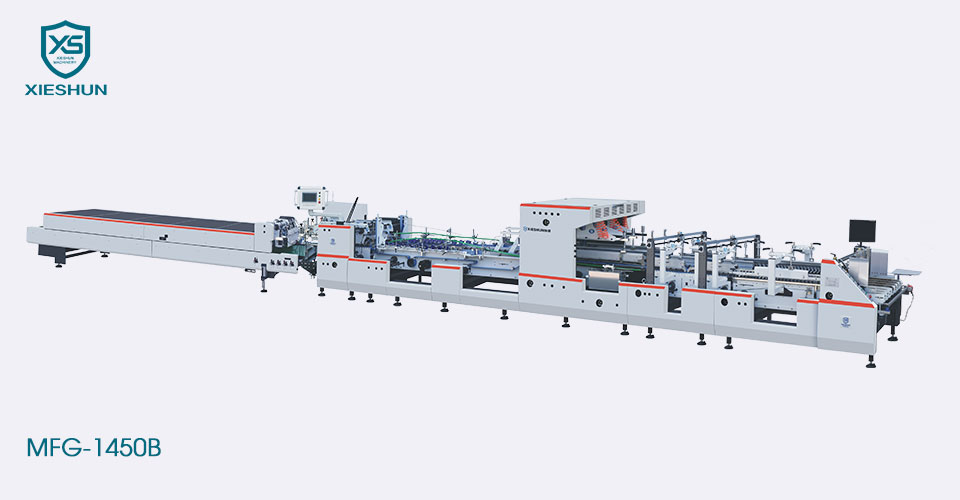

La plieuse et colleuse automatique robuste à verrouillage inférieur MFG-1450B est une solution parfaite pour travailler avec des boîtes de moyenne et grande taille dans l'industrie de l'emballage lourd. Avec une productivité élevée, il offre la flexibilité nécessaire pour transformer du carton compact fin en carton ondulé épais. La conception modulaire permet différentes configurations pour répondre aux besoins du client. Large gamme d'accessoires permettant d'exécuter des milliers de designs. alimentateur et pliage avec système d'entraînement par servomoteur indépendant. Mouvement motorisé du porteur avec guides linéaires de haute précision.
| Modèle | MFG-1450B |
|---|---|
| Matériel approprié | Carton 200-800g/㎡ et carton ondulé à cannelures N/F&E |
| Plage de vitesse | 0-400 m/min |
| Vitesse d'avance | 30 m/min |
| Largeur maximale du blanc | 1450mm |
| Dimension(L) | 1520 mm |
| Dimension (L*H) | 2000 mm × 1600 mm |
| Poids mécanique | 10T |
| Puissance mécanique | 23kw |
| Air comprimé | 6 bars |
| Capacité du compresseur d'air | 10㎡/h |
| Capacité du réservoir d'air | 60L |
| Modèle |
|
|
MFG-1450B |
|---|---|---|---|
|
|
|
z Min/mm | z Max/mm |
|
A | 100mm | 1450mm |
| B | 180mm | 1000mm | |
| E | 85mm | 715mm | |
|
A | 200mm | 1400mm |
| B | 100mm | 1000mm | |
| E | 90mm | 690mm | |
|
A | 220 mm | 1200mm |
| B | 140mm | 1000mm | |
| E | 15mm | 50mm |
|
Mangeoire ◆Les déflecteurs latéraux gauche et droit sont faciles à soulever. ◆La courroie d'alimentation papier de l'unité d'alimentation papier peut être ajustée indépendamment pour assurer une alimentation papier fluide. ◆Servomoteur, régulation de vitesse indépendante pour assurer un espacement uniforme du papier. ◆Dispositif d'aspiration d'alimentation en papier (en option). |
|
Alignement ◆Le carton envoyé par l'unité d'alimentation papier est corrigé et guidé par l'unité de correction pour faire défiler le carton en ligne droite. ◆L'entraînement de pression supérieur de l'unité de correction peut être ajusté de haut en bas pour s'adapter à différentes épaisseurs de carton et offrir une garantie de stabilité. |
|
Verrouiller le bas Trois groupes de structure de bande transporteuse, fonction de plaque de bande supérieure segmentée, peuvent efficacement surmonter les problèmes liés à la production de produits en forme de boîte de forme spéciale. La plaque de ceinture supérieure centrale est détachable et peut être démontée et déboguée selon les exigences du produit. |
|
Unité de collage inférieure ◆Cylindres de colle inférieurs gauche et droit mécaniques, avec roue de colle et cylindre de colle séparés, haute vitesse sans jet de colle, faciles à nettoyer et à entretenir. ◆La roue à colle mesure 5 mm de large et peut être remplacée en fonction du produit. |
|
Section pliante ◆Structure de plaque de courroie de transmission à 3 plaques. ◆Les vitesses des courroies de pliage extérieures gauche et droite peuvent être ajustées indépendamment pour garantir la précision du moulage. ◆Supports supérieurs automoteurs, pliage précis pour boîtes en carton ondulé |
|
Section de transfert ◆Conversion de fréquence indépendante de moteurs séparés. ◆ Facile à régler l'extension de la ceinture supérieure et inférieure. ◆Équipé d'un compteur de coups de pied électronique à grande vitesse. |
|
Panneau de contrôle ◆Adoptez un grand écran de 10 pouces, un fonctionnement simple et intuitif. ◆Plusieurs langues sont disponibles. ◆Fonction mémoire et télécommande (en option). |
|
Convoyeur ◆En mode automatique, l'espacement des boîtes est défini, la vitesse du tapis et la vitesse de l'hôte sont proportionnellement liées, et le tapis se déplace lorsque le photoélectrique détecte la boîte. ◆En mode manuel, la courroie se déplace à une vitesse constante et n'est pas affectée par la vitesse de l'hôte. ◆La partie pression adopte un pressage pneumatique, le contrôle de la pression est plus précis et l'effet de liaison du produit est plus garanti. |
