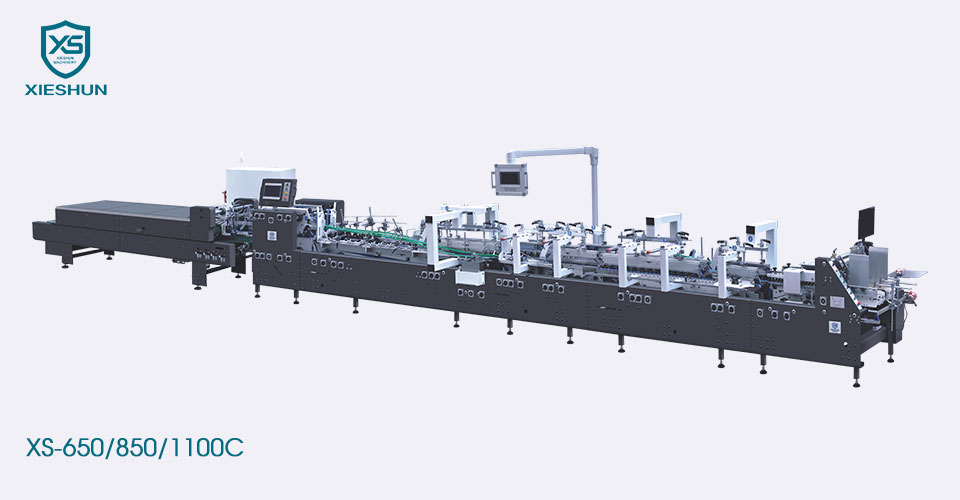

Xieshun XS-650 / 850/1100C 4/6 Corner Automatic High Speed Dossier Conception de Gluer pour exécuter de petites boîtes de taille moyenne comme dans les industries pharmaceutiques ou cosmétiques. Il est flexible et facile à utiliser des boîtes à ligne droite, des boîtes de verrouillage de collision, des boîtes à double mur et des boîtes d'angle 4/6, du carton jusqu'à 800 gsm et une boîte micro-floute Flute N / E et Flute F.
| Modèle | XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|
| Matériau approprié | 200-800g / ㎡board et carton ondulé de flûte n / f & e | ||
| Plage de vitesse | 0-400m / min | ||
| Vitesse de pouce | 30m / min | ||
| Largeur vide maximale | 650 mm | 850 mm | 1100 mm |
| Dimension (l) | 14000 mm | 15300 mm | 15800 mm |
| Dimension (w * h) | 1400 mm × 1900 mm | 1600 mm × 1900 mm | 1850 mm × 1900 mm |
| Poids mécanique | 6T | 8t | 9t |
| Puissance mécanique | 18,6 kW | 23KW | 23KW |
| Air comprimé | 6bar | ||
| Capacité du compresseur d'air | 10㎡ / h | ||
| Capacité du réservoir d'air | 60L | ||
| Modèle |
|
XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|---|
|
A | 130-650 mm | 160-850 mm | 170-1100 mm |
| B | 100-600 mm | 100-900 mm | 100-900 mm | |
| E | 60-320 mm | 70-420 mm | 70-540 mm | |
|
A | 146-600 mm | 170-800 mm | 170-1050 mm |
| B | 100-600 mm | 170-900 mm | 170-900 mm | |
| E | 60-320 mm | 80-420 mm | 80-540 mm | |
|
A | 150-600 mm | 160-800 mm | 160-1050 mm |
| B | 160-600 mm | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm | |
|
A | 270-550 mm | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | 160-450 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm | |
|
A | 270-550 mm | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm |
|
Mangeur ◆ Les chicanes du côté gauche et droite peuvent être levées pour un fonctionnement facile. ◆ La courroie d'alimentation en papier de l'unité d'alimentation en papier peut être ajustée indépendamment pour assurer une alimentation en papier douce et stable. ◆ Servomoteur, réglementation de vitesse indépendante pour assurer un espacement de papier uniforme. ◆ Dispositif d'aspiration d'alimentation en papier (facultatif). |
|
Alignement ◆ Le carton envoyé par le service d'alimentation en papier est corrigé et guidé par le service de correction pour faire fonctionner le carton en ligne droite. ◆ Le lecteur de pression supérieur du service de correction peut être ajusté de haut en bas pour s'adapter à différentes épaisseurs de carton et assurer la garantie de stabilité. |
|
Section pré-pliage ◆ Les plaques de ceinture supérieure gauche et droite segmentées peuvent être ajustées en fonction des exigences du produit, ce qui est rapide et efficace. ◆ Il peut compléter efficacement la pré-pliage à 180 degrés du carton sur la ligne 1 et le pré-pliage à 135 degrés de la 3e ligne pour optimiser l'effet de formation final. |
|
Verrouillage du bas 3 groupes de structure de courroie de tapis roulant, fonction de plaque de ceinture supérieure segmentée, peuvent surmonter efficacement les problèmes de production de produits de boîte de forme spéciale. La plaque de ceinture supérieure moyenne est détachable et peut être démontée et débogue en fonction des exigences du produit. |
|
Appareil à quatre et six coin 4 et 6 coins ◆ Le crochet pliant électronique entraîné et contrôlé par le servomoteur intelligent est installé sur deux axes de servomotes contrôlés indépendamment pour guider avec précision le pliage de tous les volets de la boîte. ◆ Il peut produire quatre et six boîtes d'angle et autres types différents. ◆ L'interface humaine-machine est intelligemment définie, facile à utiliser, intuitive et facile à comprendre.
|
|
Unité de collage inférieur ◆ Cylindres de colle inférieure à gauche et à droite mécanique, avec conception séparée de roues de colle et de cylindre de colle, à grande vitesse sans lancer de colle, facile à nettoyer et à entretenir. ◆ La roue de colle mesure 5 mm de large et peut être remplacée en fonction du produit. |
|
Section pliante ◆ Structure de la plaque de courroie de transmission à 3 plaques, la plaque centrale peut être démontée indépendamment, ce qui est pratique pour la formation de petites boîtes. ◆ Les vitesses de ceinture de pliage extérieure gauche et droite peuvent être affinées indépendamment pour assurer la précision de la formation. |
|
Section de transfert ◆ Séparez le moteur avec conversion de fréquence indépendante. ◆ Le réglage de l'extension de la ceinture supérieure et inférieure est simple et facile à utiliser. ◆ Équipé d'un comptoir électronique à grande vitesse. |
|
Panneau de contrôle ◆ Un grand écran de 10 pouces, un fonctionnement facile et intuitif. ◆ Plusieurs langues disponibles. ◆ Fonction de mémoire et télécommande (facultatif). |
|
Convoyeur ◆ En mode automatique, l'espacement de la boîte est réglé, la vitesse de la courroie et la vitesse de l'hôte sont liées proportionnellement et la ceinture se déplace lorsque le photoélectrique détecte la boîte. ◆ En mode manuel, la ceinture se déplace à une vitesse constante et n'est pas affectée par la vitesse de l'hôte. ◆ La partie de pression adopte une pression pneumatique, le contrôle de la pression est plus précis et l'effet de liaison du produit est plus garanti. |
