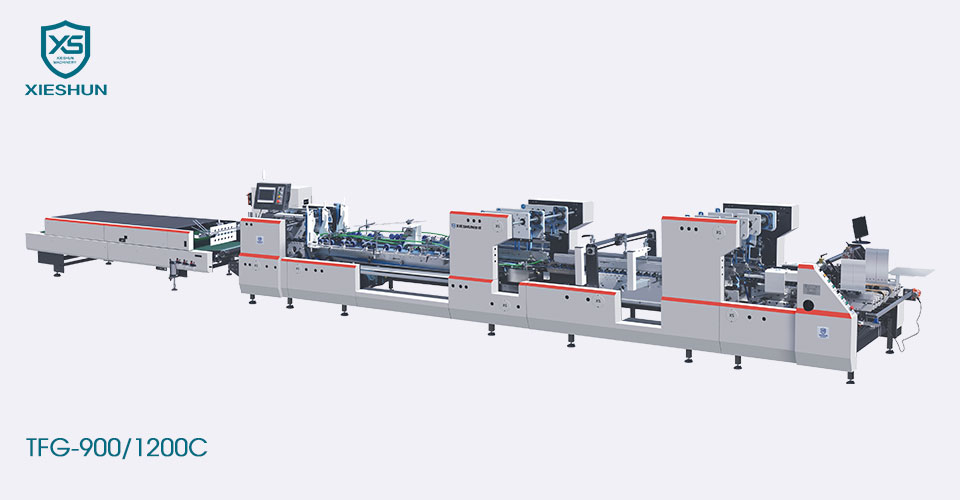

La série de plieuses-colleuses haute vitesse TFG-900/1200C 4/6 coins est idéale pour travailler avec des boîtes moyennes et grandes dans l'industrie de l'emballage lourd. Sa conception comprend des supports supérieurs entraînés, facilitant le pliage et la fermeture précis des micro-cannelures et des boîtes en carton ondulé lors de leur avance. La fonction optionnelle de levage intérieur pliable, l'échange rapide des accessoires, la configuration facile ainsi que la vitesse de production plus rapide garantissent une productivité et une qualité de travail élevées. Répondez au marché de l’emballage le plus exigeant.
| Modèle | TFG-900C | TFG-1200C |
|---|---|---|
| Matériel approprié | Carton 200-800g/㎡ et carton ondulé à cannelures N/F&E | |
| Plage de vitesse | 0-400 m/min | |
| Vitesse d'avance | 30 m/min | |
| Largeur maximale du blanc | 900mm | 1200 mm |
| Dimension(L) | 15800mm | 15800mm |
| Dimension (L*H) | 1400 mm × 1900 mm | 1850 mm × 1900 mm |
| Poids mécanique | 9T | 10T |
| Puissance mécanique | 23,2 kW | 23,2 kW |
| Air comprimé | 6 bars | |
| Capacité du compresseur d'air | 10㎡/h | |
| Capacité du réservoir d'air | 60L | |
| Modèle |
|
TFG-900C | TFG-1200C |
|---|---|---|---|
|
A | 160-900mm | 170-1200mm |
| B | 100-900mm | 100-900mm | |
| E | 70-440mm | 70-560mm | |
|
A | 170-850mm | 170-1050mm |
| B | 170-900mm | 170-900mm | |
| E | 80-440mm | 80-560mm | |
|
A | 160-850mm | 160-1050mm |
| B | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm | |
|
A | 270-700mm | 330-1020mm |
| B | 160-450mm | 160-450mm | |
| H | 25-120mm | 25-120mm | |
|
A | 270-700mm | 330-1020mm |
| B | 160-800mm | 160-800mm | |
| H | 25-120mm | 25-120mm |
|
Mangeoire ◆Les déflecteurs latéraux gauche et droit sont faciles à soulever. ◆La courroie d'alimentation papier de l'unité d'alimentation papier peut être ajustée indépendamment pour garantir une alimentation papier fluide et stable. ◆Servomoteur, régulation de vitesse indépendante pour assurer un espacement uniforme du papier. ◆Dispositif d'aspiration d'alimentation en papier (en option). |
|
Alignement ◆Le carton envoyé par le service d'alimentation papier est corrigé et guidé par le service de correction pour faire rouler le carton en ligne droite. ◆L'entraînement de pression supérieur du service de correction peut être ajusté de haut en bas pour s'adapter à différentes épaisseurs de carton et offrir une garantie de stabilité. |
|
Section pré-pliée ◆Les plaques de ceinture supérieures segmentées gauche et droite peuvent être ajustées en fonction des exigences du produit, ce qui est rapide et efficace. ◆Il peut réaliser efficacement le pré-pliage à 180 degrés du carton sur la ligne 1 et le pré-pliage à 135 degrés de la 3ème ligne pour optimiser l'effet de formage final. ◆Supports supérieurs automoteurs, pliage précis pour les boîtes en carton ondulé |
|
Verrouiller le bas Trois groupes de structure de bande transporteuse, fonction de plaque de bande supérieure segmentée, peuvent efficacement surmonter les problèmes liés à la production de produits en forme de boîte de forme spéciale. La plaque de ceinture supérieure centrale est détachable et peut être démontée et déboguée selon les exigences du produit. |
|
Appareil à 4 et 6 coins ◆Le crochet pliant électronique entraîné et contrôlé par le servomoteur intelligent est installé sur deux axes servo contrôlés indépendamment pour guider avec précision le pliage de tous les rabats de la boîte. ◆Il peut produire des boîtes à quatre et six coins et d'autres types différents. ◆L'interface homme-machine est intelligemment configurée, facile à utiliser, intuitive et facile à comprendre.
|
|
Unité de collage inférieure ◆Cylindres de colle inférieurs mécaniques gauche et droit, avec conception séparée de la roue de colle et du cylindre de colle, haute vitesse sans jet de colle, faciles à nettoyer et à entretenir. ◆La roue à colle mesure 5 mm de large et peut être remplacée en fonction du produit. |
|
Section pliante ◆Structure de courroie de transmission à 3 plaques. ◆Les vitesses des courroies de pliage extérieures gauche et droite peuvent être ajustées indépendamment pour garantir la précision du formage. ◆Supports supérieurs automoteurs, pliage précis pour les boîtes en carton ondulé |
|
Section de transfert ◆Moteur séparé avec conversion de fréquence indépendante. ◆Le réglage de l'extension de la courroie supérieure et inférieure est simple et facile à utiliser. ◆Équipé d'un compteur de coups de pied électronique à grande vitesse. |
|
Panneau de contrôle ◆Adoptez un grand écran de 10 pouces, un fonctionnement simple et intuitif. ◆Plusieurs langues sont disponibles. ◆Fonction mémoire et télécommande (en option). |
|
Convoyeur ◆En mode automatique, l'espacement des boîtes est défini, la vitesse du tapis et la vitesse de l'hôte sont proportionnellement liées, et le tapis se déplace lorsque le photoélectrique détecte la boîte. ◆En mode manuel, la courroie se déplace à une vitesse constante et n'est pas affectée par la vitesse de l'hôte. ◆La partie pression adopte un pressage pneumatique, le contrôle de la pression est plus précis et l'effet de liaison du produit est plus garanti. |
